Nagytisztaságú vizek előállítására HF-CEDI típusú folyamatos működésű, regeneráló vegyszer nélküli elektro-deionizációs (röviden: CEDI) berendezések alkalmazását javasoljuk. Az önhordó kialakítású vázszerkezetre épített CEDI készülékek bármely elősótalanított vízből, képesek az alkalmazási területnek megfelelő mennyiségű és minőségű finom sótalanvíz előállítására. A moduláris felépítésű CEDI berendezések alapkivitelben 20 µS/cm elektromos vezetőképességű tápvíz fogadására alkalmasak, ennél magasabb érték esetén egyedi tervezésű és kialakítású HF-CEDI készülékeket javaslunk alkalmazni. A CEDI berendezések komplett kivitelűek, amelyek teljes körűen tartalmazzák az egység működtetéséhez szükséges elemeket, így az eljárás megtáplálására szolgáló folyamati szivattyút, a sótartalom csökkentését végző rekeszes kialakítású CEDI modult, az egyenáram ellátását biztosító tápegységet, valamint a készülék szerelvényezését, műszerezettségét, továbbá a gépészeti és erősáramú egységeit és az automatikus működtetést végző PLC vezérlést. Az ipari kivitelű készülékek folyamati szivattyúi frekvenciaváltós kialakításúak.
ALKALMAZÁSI TERÜLETEK
Energetikai, hűtő és klíma rendszerek vízellátása
Nagynyomású kazánok póttápvíz előkészítése
Vegyipari folyamatok finom sótalanvíz ellátása
Gyógyszeripari alkalmazású PW és HPW előállítása
Mikroelektronikai ipar alkalmazásához UPW előállítása
Üvegipar technológiai víz előkészítése
Élelmiszeripari technológiák sótalanvíz ellátása
Laboratóriumi és orvostechnikai egységek vízellátása
FŐBB TERMÉKJELLEMZŐK
MX, LX vagy VNX kialakítású CEDI modul
Alacsony energia igényű folyamati szivattyú
Pneumatikus és/vagy elektromotoros szerelvényezés
Unitronics vezérlés, áram és feszültség értékek kijelzése
On-line EC valamint nyomás és térfogatáram mérése
Indítás/állítás a kezeltvíz fogadó tartály szintjéről
TERMÉKISMERTETŐ

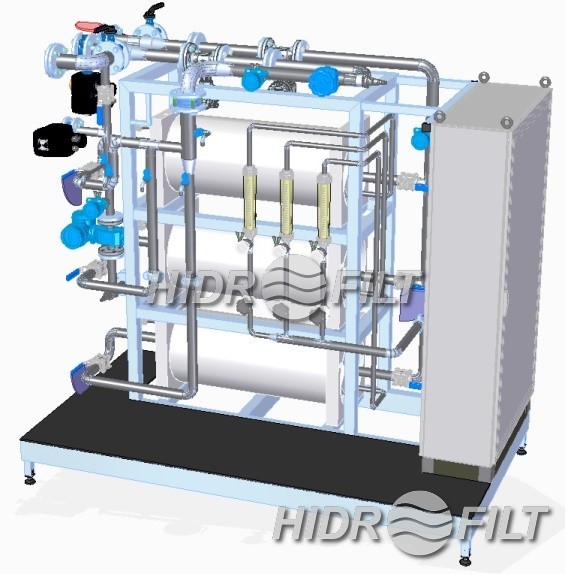

Nagytisztaságú vizek előállítására HF-CEDI típusú folyamatos működésű, regeneráló vegyszer nélküli elektro-deionizációs (röviden: CEDI) berendezések alkalmazását javasoljuk. Az önhordó kialakítású vázszerkezetre épített CEDI készülékek bármely elősótalanított vízből, képesek az alkalmazási területnek megfelelő mennyiségű és minőségű finom sótalanvíz előállítására. A moduláris felépítésű CEDI berendezések alapkivitelben 20 µS/cm elektromos vezetőképességű tápvíz fogadására alkalmasak, ennél magasabb érték esetén egyedi tervezésű és kialakítású HF-CEDI készülékeket javaslunk alkalmazni. A CEDI berendezések komplett kivitelűek, amelyek teljes körűen tartalmazzák az egység működtetéséhez szükséges elemeket, így az eljárás megtáplálására szolgáló folyamati szivattyút, a sótartalom csökkentését végző rekeszes kialakítású CEDI modult, az egyenáram ellátását biztosító tápegységet, valamint a készülék szerelvényezését, műszerezettségét, továbbá a gépészeti és erősáramú egységeit és az automatikus működtetést végző PLC vezérlést. Az ipari kivitelű készülékek folyamati szivattyúi frekvenciaváltós kialakításúak.
ALKALMAZÁSI TERÜLETEK
FŐBB TERMÉKJELLEMZŐK
FŐBB ÜZEMELTETÉSI JELLEMZŐK
0,1 – 1,0 µS/cm
≤ 1,0 mg/l CaCO3
≤ 0,5 mg/l
≤ 0,5 mg/l
≤ 0,02 mg/l
2,0 – 7,0 bar
5 - 45 C°
230 V/3 x 400 V, 50 Hz
ALAPKÉSZÜLÉK VÁLTOZATOK
OPCIÓS VÁLTOZATOK
KIS TELJESÍTMÉNYŰ BERENDEZÉSEK MX TÍPUSÚ CEDI MODULOKKAL
Azonosító
Típus
Névleges
kezeltvíz kapacitás
[m3/h]
Csatlakozási méretek
nyersvíz / kezeltvíz / szennyvíz
[mm]
Befoglaló méretek
mélység x szélesség x magasság
[mm]
Tömeg
[kg]
Beépített/Névl. elektromos
teljesítmény / energia
[kW/kWh]
014197
HF-CEDI-0.1
0,1
DN15/DN15/DN15
600 x 810 x 1550
150
0,5 / 0,2
014198
HF-CEDI-0.2
0,25
DN15/DN15/DN15
600 x 810 x 1550
170
1,0 / 0,3
002341
HF-CEDI-0.5
0,5
DN15/DN15/DN15
600 x 810 x 1550
180
1,5 / 0,6
014199
HF-CEDI-0.7
0,75
DN15/DN15/DN15
720 x 1200 x 1570
210
3,0 / 0,7
002343
HF-CEDI-1.0
1,0
DN25/DN20/DN15
720 x 1200 x 1550
290
3,0 / 0,9
KÖZEPES TELJESÍTMÉNYŰ BERENDEZÉSEK LX TÍPUSÚ CEDI MODULOKKAL
Azonosító
Típus
Névleges
kezeltvíz kapacitás
[m3/h]
Csatlakozási méretek
nyersvíz / kezeltvíz / szennyvíz
[mm]
Befoglaló méretek
mélység x szélesség x magasság
[mm]
Tömeg
[kg]
Beépített/Névl. elektromos
teljesítmény / energia
[kW/kWh]
014200
HF-CEDI-1.5
1,5
DN25/DN20/DN25
780 x 1850 x 1650
390
3,6 / 1,2
002346
HF-CEDI-2.0
2,0
DN25/DN25/DN25
780 x 1850 x 1650
390
3,6 / 1,5
014201
HF-CEDI-2.5
2,5
DN25/DN25/DN40
840 x 2440 x 1700
420
3,6 / 1,8
002348
HF-CEDI-3.0
3,0
DN32/DN20/DN25
780 x 2050 x 1600
480
3,6 / 2,0
IPARI KIALAKÍTÁSÚ BERENDEZÉSEK VNX TÍPUSÚ CEDI MODULOKKAL
Azonosító
Típus
Névleges
kezeltvíz kapacitás
[m3/h]
Csatlakozási méretek
nyersvíz / kezeltvíz / szennyvíz
[mm]
Befoglaló méretek
mélység x szélesség x magasság
[mm]
Tömeg
[kg]
Beépített/Névl. elektromos
teljesítmény / energia
[kW/kWh]
014202
HF-CEDI-4.0
4,0
DN32/DN32/DN32
1100 x 3000 x 1830
530
4,0 / 0,4
002350
HF-CEDI-5.0
5,0
DN50/DN40/DN50
1100 x 3000 x 1830
800
4,0 / 0,5
002353
HF-CEDI-7.5
7,5
DN50/DN40/DN50
1100 x 3000 x 1830
880
4,0 / 0,75
002355
HF-CEDI-10.0
10,0
DN50/DN50/DN50
1030 x 4000 x 2040
1450
8,0 / 1,0
002360
HF-CEDI-15.0
15,0
DN65/DN50/DN50
980 x 4700 x 1930
2850
8,0 / 1,5
002365
HF-CEDI-20.0
20,0
DN80/DN65/DN50
1240 x 4700 x 2450
3100
12,0 / 2,0
014203
HF-CEDI-25.0
25,0
DN80/DN65/DN50
1320 x 6120 x 2120
3350
12,0 / 2,5
014204
HF-CEDI-30.0
30,0
DN80/DN65/DN50
1650 x 6000x2110
3600
16,0 / 3,0
014205
HF-CEDI-40.0
40,0
DN100/DN80/DN50
1650 x 6000x2110
5200
24,0 / 4,0
008345
HF-CEDI-50.0
50,0
DN100/DN80/DN50
2000 x 10500 x 2500
6650
32,0 / 5,0
014206
HF-CEDI-60.0
60,0
DN100/DN80/DN50
2000 x 10500 x 2500
7150
40,0 / 6,0
014207
HF-CEDI-75.0
75,0
DN125/DN100/DN65
2200 x 10500 x 2500
8500
48,0 / 7,5
014208
HF-CEDI-100.0
100,0
DN150/DN125/DN80
2400 x 9500 x 2500
9500
64,0 / 10,0
