Inox szűrőházak



A szűrőberendezések feladata a kezelendő víz finom lebegőanyag tartalmának kiszűrése, visszatartása.

Felhasználási terület

  • Ipari vízkezelés
  • Ivóvízkezelés
  • Gyógyszeripari vízkezelés
  • Elektronikai ipari vízkezelés
  • Vegyipari vízkezelés



Felépítése:

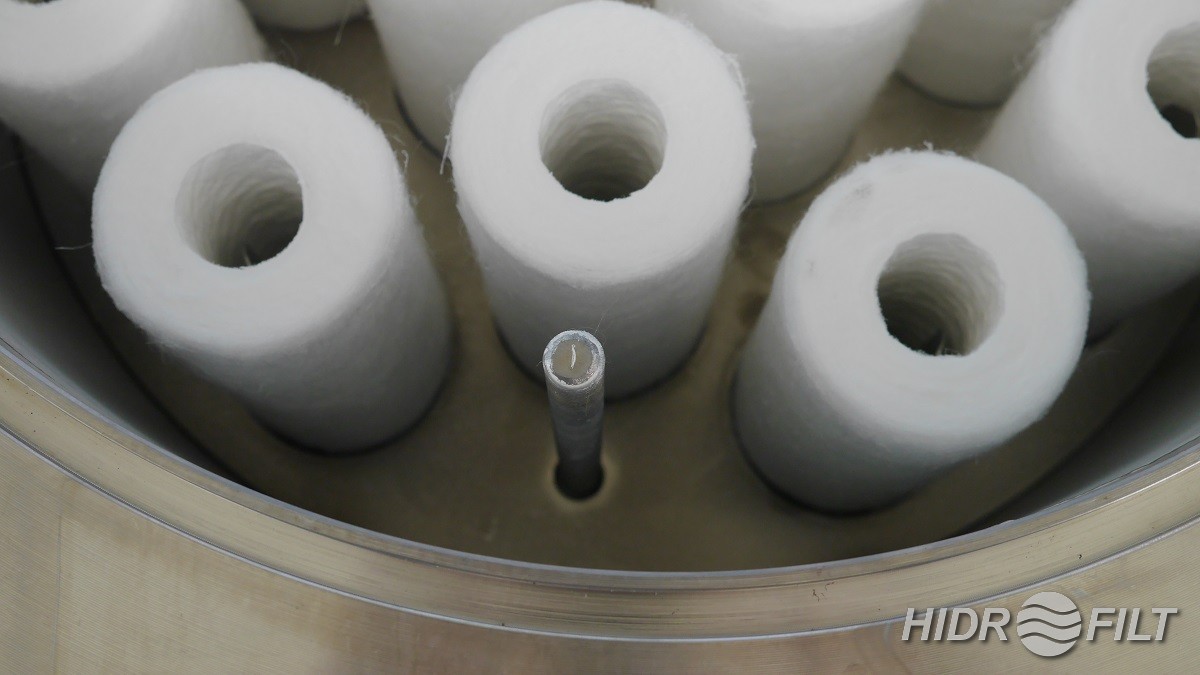

A korrózióálló acélból készült szűrőház függőlegesen elhelyezett cserélhető szűrőbetétekkel légtelenítővel és leürítő csonkkal.

Működése:

A szűrőházban elhelyezett szűrőbetétekre a szűrendő víz kiviről befelé történő áramlással lép be. A szűrt víz a szűrőbetét belsejéből a talplemez furatán át az alsó gyűjtőtérbe kerül majd a kimenő vezetékbe áramlik.​

Méretek:

Típus Névleges kezelési térfogatáram (m3/h) Befoglaló méret (mm) Csatlakozó csonk méretek
HF-FA-3R-20 6 Ø365x950 DN40 PN10 DIN 2501 szerint
HF-FA-3R-30 9 Ø265x1200 DN40 PN10 DIN 2501 szerint
HF-FA-3R-40 12 Ø265x1500 DN40 PN10 DIN 2501 szerint
HF-FA-6R-20 12 Ø300x950 DN65 PN10 DIN 2501 szerint
HF-FA-6R-30 18 Ø300x1200 DN65 PN10 DIN 2501 szerint
HF-FA-6R-40 24 Ø300x1500 DN65 PN10 DIN 2501 szerint
HF-FA-10R-30 30 Ø500x1300 DN80 PN10 DIN 2501 szerint
HF-FA-10R-40 40 Ø500x1600 DN80 PN10 DIN 2501 szerint
HF-FA-16R-30 48 Ø550x1350 DN100 PN10 DIN 2501 szerint
HF-FA-16R-40 64 Ø550x1650 DN100 PN10 DIN 2501 szerint
