Vas- és mangántalanítók

TERMÉKISMERTETŐ

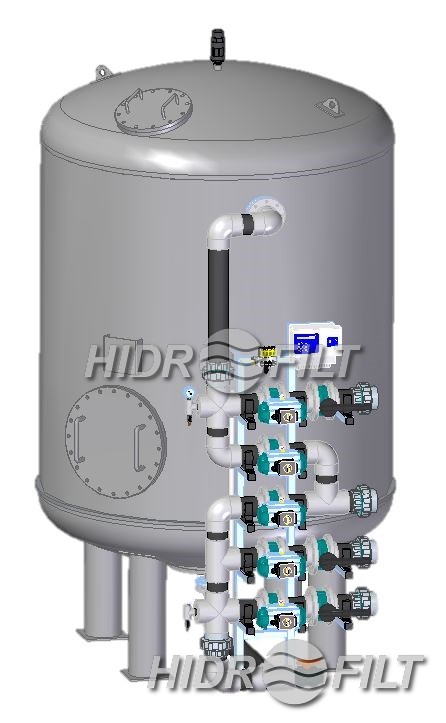

A természetes vizek fémion tartalma a vízfelhasználás során lerakódásokat, zavarosságot, a korrozív tulajdonság erősödését, ivóvíz esetén fémes mellékízt okozhat. A vas és mangántartalom eltávolítására a HF-AMF típusú, mangán-hidroxid alapú töltettel rendelkező, nyomás alatti berendezések alkalmazását javasoljuk, melyek a kezelt víz vastartalmát 0,2-0,3 mg/l, mangántartalmát 0,1 mg/l érték alatt tartják. A berendezés töltete előbb katalitikusan oxidálja a vas és mangán ionokat, majd a keletkező csapadékot a vízből kiszűri. A folyamat során visszatartott szennyeződések eltávolítása időprogram és/vagy nyomáskülönbség alapján indított ellenáramú mosási művelettel történik, melynek során fertőtlenítésre és a töltet aktiválására is sor kerül. A berendezések automatikus működésűek, alapkivitelben tömb-, vagy egyedi szelepes kialakításúak. A szűrőoszlopok polietilén bélésű üvegszálas poliészterből (FRG), illetve felületkezelt szénacélból készülnek. Egyedi szelepes kivitel esetén a berendezés vezérlését és a működés megjelenítését Unitronics PLC-HMI egység biztosítja.

ALKALMAZÁSI TERÜLET

  • Felszín alatti vizek előkezelése
  • Ipari vízigények, kazántápvíz, hűtőköri víz előkészítése
  • Kommunális felhasználású vizek minőségének javítása
  • Vízkezelő/vízfelhasználó rendszerek berendezéseinek védelme

TERMÉKJELLEMZŐK

  • Autotrol típusú tömbszelepes kialakítás
  • Pneumatikus és/vagy elektromos egyedi szelepes kivitel
  • Nyomás és mennyiségmérés
  • PLC vezérlés és megjelenítés
  • OTH engedély

ALAPKIALAKÍTÁSOK

  • Nyomástartó oszlop:
    • Ø910 méretek esetén polietilén bélésű üvegszálas poliészter,
    • ≥ Ø1000 méretek esetén felületkezelt szénacél.
  • Szerelvényezés és vezérlés:
    • ≤ Ø550 méretek esetén tömbszelepes kivitel,

    • ≥ Ø600 méretek esetén egyedi szelepes kivitel PLC vezérléssel.

ÜZEMELTETÉSI JELLEMZŐK

  • Névleges kezelési térfogatáram:
  • Áramlási sebesség:
  • Kezelt víz vas/mangán tartalma:
  • Üzemi nyomás:
  • Üzemi vízhőmérséklet:
  • Teljesítményfelvétel:
0,5 – 106 m3/h
6 – 15 m/h
≤ 0,3/0,1 mg/l
2,0 – 6,0 bar
5 – 45 C°
5 – 200 W

OPCIÓK

  • Típus készülékektől eltérő méretű készülék
  • Magas (>3 mg/l) vas és mangán tartalom kezelése
  • Arzéntartalom csökkentés
  • Korrózióálló acél anyagú szűrőoszlop és csőrendszer
  • Clack, vagy Fleck típusú tömbszelep
  • Siemens vezérlőegység
  • Felhasználói igényeknek megfelelő kialakítás



TÖMBSZELEPES KIVITEL FRG SZŰRŐOSZLOPPAL

Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
[m]

Befoglaló méretek
mélység x szélesség x magasság [mm]

Tömeg
nettó / bruttó
[kg]

2421

HF-AMF-250-A/T-P

0,5 – 0,7

DN25

340 x 270 x 1570

80 / 110

2424

HF-AMF-300-A/T-P

0,8 – 1,2

DN25

350 x 350 x 1570

140 / 200

2426

HF-AMF-350-A/T-P

1,0– 1,5

DN25

360 x 360 x 1520

210 / 280

2427

HF-AMF-400-A/T-P

1,2 – 1,8

DN32

370 x 360 x 2050

250 / 350

2428

HF-AMF-450-A/T-P

1,7 – 2,5

DN32

500 x 500 x 2200

350 / 490

2429

HF-AMF-550-A/T-P

2,3 – 3,5

DN40

500 x 650 x 1940

460 / 640


EGYEDI SZELEPES KIVITEL FRG SZŰRŐOSZLOPPAL


Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
[m]

Befoglaló méretek
mélység x szélesség x magasság [mm]

Tömeg
nettó / bruttó
[kg]

2430

HF-AMF-600-A/TS-P

2,8 – 4,2

DN32/DN32/DN32

1060 x 794 x 2660

670 / 940

2431

HF-AMF-760-A/TS-P

4,5 – 6,8

DN32/DN32/DN40

1170 x 840 x 2740

1000 / 1400

2432

HF-AMF-910-A/TS-P

6,4 – 9,5

DN32/DN32/DN50

1380 x 950 x 2800

1400 / 1900

6905

HF-AMF-1000-A/TS-P

8,9 – 13,3

DN40/DN40/DN65

1800 x 1100 x 2900

2100 / 2900



EGYEDI SZELEPES TÍPUSOK

Azonosító

Típusjel

Névleges teljesítmény
[m3/h]

Csatlakozó méretek
nyers-/szűrt-/szennyvíz
[mm]

Befoglaló méret
mélység x szélesség x magasság [mm]

Tömeg
nettó / bruttó
[kg]

2433

HF-AMF-1000-A/TS

7,9 – 11,8

DN40/DN40/DN50

1900 x 1100 x 2950

2400 / 3400

2434

HF-AMF-1200-A/TS

11,3 – 17,0

DN40/DN40/DN65

2200 x 1200 x 3200

3200 / 4700

6852

HF-AMF-1400-A/TS

15,4 – 23,1

DN50/DN50/DN80

2500 x 1600 x 3000

4200 / 6300

2435

HF-AMF-1600-A/TS

20,1 – 30,2

DN65/DN65/DN80

1600 x 1300 x 2900

5400 / 8200

6854

HF-AMF-1800-A/TS

25,4 – 38,2

DN65/DN65/DN100

1850 x 1400 x 2850

6900 / 10600

2436

HF-AMF-2000-A/TS

31,4 – 47,1

DN80/DN80/DN100

2100 x 1500 x 3000

8700 / 14000

2438

HF-AMF-2400-A/TS

45,2 – 67,9

DN125/DN125/DN125

2400 x 1600 x 3100

12500 / 20500

2440

HF-AMF-2800-A/TS

61,6 – 92,4

DN100/DN100/DN150

2600 x 1900 x 3300

16600 / 28100

2441

HF-AMF-3000-A/TS

70,7 – 106,0

DN100/DN100/DN150

2800 x 2100 x 3600

18800 / 32400
